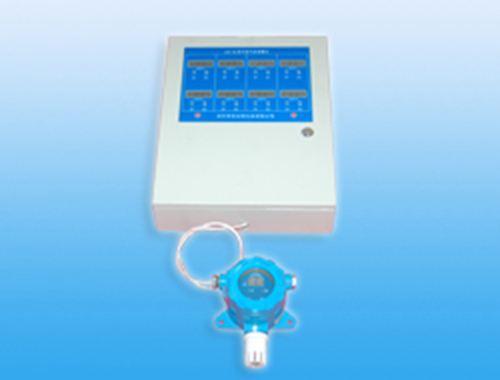

烤包器熄火报警器控制箱操作流程

1、烤包器熄火报警器合上控制箱电源断路器，电源指示灯亮。

　　2、将运行转换开关旋至开状态，运行指示灯亮，燃料阀同时打开，（预留10秒钟点火时间，燃料阀保持打开至10秒点火时间结束，点火时间结束后，燃料阀则根据实际火焰信号来实现燃料阀的开关，比如有火保持打开，无火关闭。）火焰监测系统开始运行，如果检测到有火则着火指示灯亮。反之，如果检测到无火或火焰熄灭，自动连锁关闭燃料电磁阀，声光报警灯鸣叫，提示操作人员火焰熄灭。操作人员到位后可将运行转换开关旋至关位置，则报警鸣叫停止，运行指示灯灭。当操作人员排除故障后，方可重新启动熄火报警装置系统运行。

　　熄火报警装置主要技术参数：

　　■ 工作电源：220VAC/50Hz

　　■ 功 耗：100W

　　■ 火焰响应时间：见火响应≤1s

　　熄火响应1~3s

　　显示：控制柜通电时电源指示灯（红色）亮

　　旋开运行旋钮 运行指示灯（白色）亮

　　见火响应时着火指示灯（绿色）亮

　　熄火响应时着火指示灯（绿色）灭，声光报警器报警

　　■ 输出：

　　1、燃料电磁阀电源AC220V

　　2、燃料阀连锁信号一组（继电器无源常开触点，容量220VAC·5A）

　　3、火焰实时信号继电器常闭、常开无源触点各一组，容量220VAC·5A

　　熄火响应时常闭触点闭合，常开触点断开

　　见火响应时常闭触点断开，常开触点闭合

　　■使用环境温度：监测器及UV探头：－20℃～80℃

　　■ 外形尺寸： 400×300×200（mm）

　　■ 安装孔尺寸：探头安装螺纹M20*1.5

　　■ 监测器型号：UV探头
